Творчество и современность

     Одной из наиболее распространенных российских систем автоматизированного  проектирования является T-FLEX CAD 8.0. Программный продукт T-FLEX CAD в области CAD (Computer Aided Design) решает следующие задачи:
    • 2D и 3D моделирование с использованием новейших технологий параметризации, ассоциативных сборок, диалогового управления проектами и другими специальными инструментами;
    •  подготовка конструкторской документации (чертежи, спецификации и т.д.) в соответствии со всеми Российскими стандартами;
    • поддержка стандартных форматов ХТ/ХВ, IGES, STEP, STL, DXF, DWG.
     Использование мощного геометрического ядра ParasolidTM позволяет создавать модели сложной геометрии, что делает инструменты T-FLEX эффективными не только для машиностроения, строительства, радиотехники, но и для авиа-, судостроения. Использование ядра Parasolid™ не только наделяет T-FLEX CAD 3D мощными и надежными инструментами, но и обеспечивает прямую интеграцию с лучшими программами проектирования.
      Функциональные возможности системы T-FLEX CAD 3D позволяют сопоставлять ее с лучшими системами трехмерного моделирования. T-FLEX CAD 3D выгодно отличает то, что помимо достаточной функциональности в области трехмерного моделирования система содержит в себе полный набор средств двумерного проектирования и оформления чертежной документации. Чертежи и документация, созданные в T-FLEX CAD 3D, как уже отмечалось, доступны в любой другой системе T-FLEX CAD.
       Моделирование в T-FLEX CAD 3D может осуществляться как непосредственно в 3D пространстве, так и на основе данных двумерного чертежа. Проектировщик может выбрать любой способ работы в T-FLEX CAD 3D или их комбинацию. Передовой интерфейс T-FLEX CAD позволяет осуществлять моделирование с высокой эффективностью.
       T-FLEX CAD 3D поддерживает ассоциативность: плоская модель – 3D модель – проекция, то есть изменение параметров построений будет приводить к изменению трехмерной модели, а изменение параметров трехмерной модели будет автоматически обновлять чертежи. Сочетание уникальной параметрической технологии T-FLEX CAD с ассоциативными связями трехмерной модели позволяет достигать функциональных возможностей, которых нет ни в одной другой системе трехмерного моделирования.
Трехмерная сборка в T-FLEX CAD является полностью параметрической – она состоит из отдельных параметрических деталей, связанных между собой. Это означает, что при изменении размера или положения какой-либо детали, другие будут автоматически скорректированы. Проектирование может осуществляться как от детали к сборке, так и наоборот – от сборки к детали. Для каждой детали сборки можно задать перемещение, которое будет учитываться при выводе сборки в разобранном виде. T-FLEX CAD позволит проверить компоненты сборки на взаимное пересечение. Сочетание в T-FLEX CAD 3D функций трехмерного моделирования отдельных деталей, функций проектирования сборочных моделей и всех функций оформления чертежей позволяет не только выдерживать конкуренцию с известными зарубежными системами, но и по определенным параметрам пре превосходить их. Уровень параметрических связей не ограничен как при двумерном черчении, так и при трехмерном моделировании.

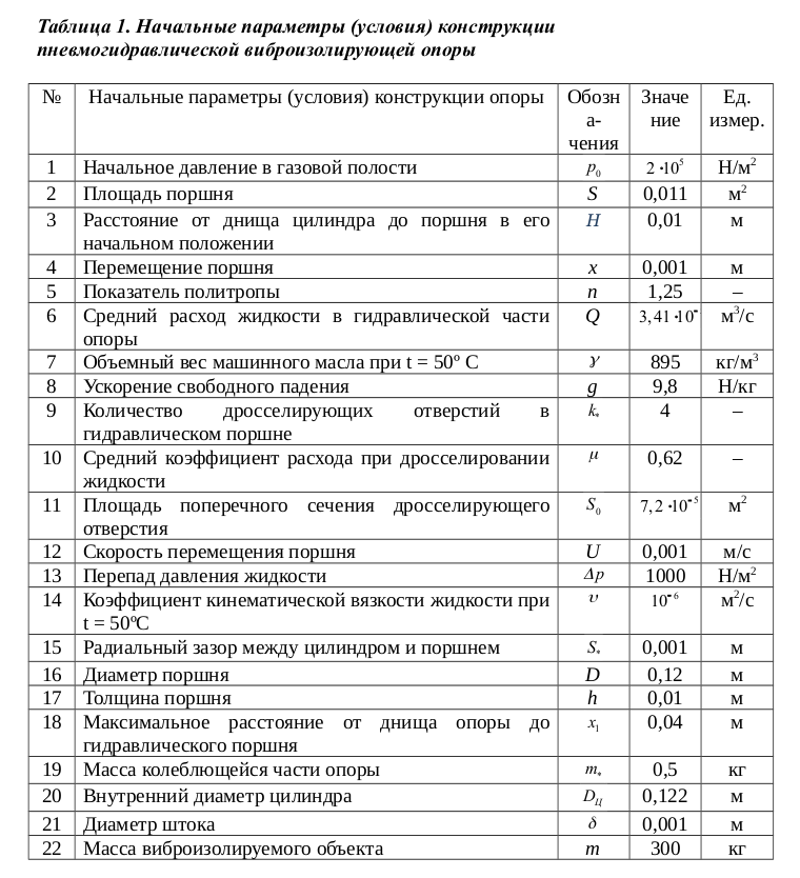

     В целях постановки задачи проектирования и с учетом данных, полученных в ходе теоретического исследования пневмогидравлической виброизолирующей опоры [1], а также исходя из соответствия габаритов пневмогидравлической виброизолирующей опоры и наиболее распространенного для виброизоляции судовых энергетических установок виброизолятора АКСС-400И возьмем в качестве начальных параметров (условий) конструкции опоры, следующие параметры, перечисленные в табл. 1 [2].

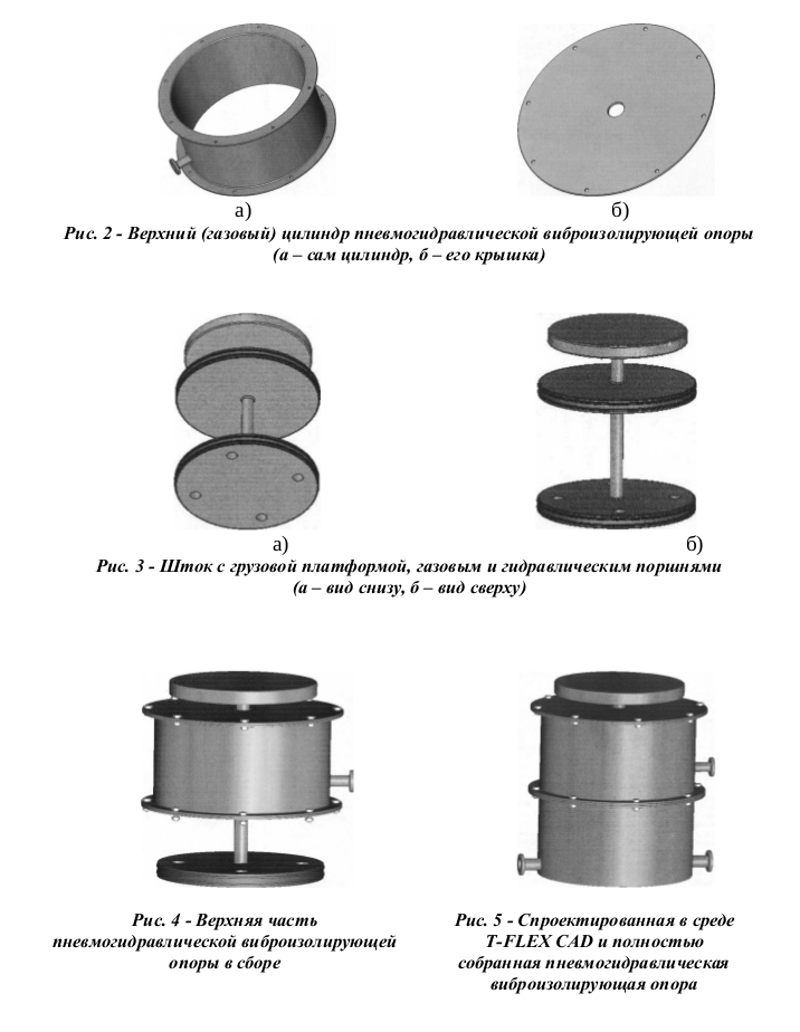

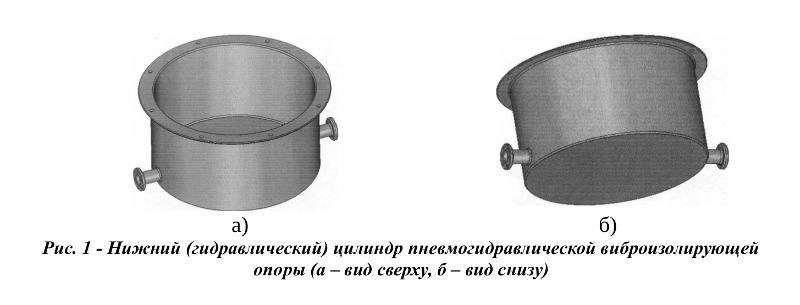

      В результате использования данного программного продукта [3] получены основные составные части (рис. 1 – 4) и сама (в сборе) модель (рис. 5) пневмогидравлической виброизолирующей опоры.

     В результате использования программного продукта T-FLEX CAD 8.0 спроектированы как основные составляющие части пневмогидравлической виброизолирующей опоры, так и сама полностью собранная модель опоры.

Библиографический список

    1. Фомичев П.А. Исследование пневмогидравлической виброизолирующей опоры. // Материалы конф.  науч.- техн. работников ВУЗов и предприятий. – Новосибирск, Новосибирская академия водного транспорта, 2003 г. –  Ч.1. –  С. 205-206.
    2. Глушков С.П. Гидравлические виброизолирующие опоры нового поколения. / С.П. Глушков, П.А. Фомичев, Е.В. Фомичева // Научное издание – Новосибирск, Новосибирская академия водного транспорта, 2005 г. –  190 с.
    3. Программный продукт T-FLEX CAD 8.0. Учебная версия. АО «Топ Системы». – 2015 г.
    4. Фомичев П.А., Фомичева Е.В. Разработка виброизолирующих опор нового поколения для судовых энергетических установок / Речной транспорт 2004. - №4. - С. 52-54.
    5. Фомичев П.А., Фомичева Е.В. Исследование вынужденных колебаний виброизолирующей опоры при действии произвольной возмущающей силы / Научные проблемы транспорта Сибири и Дальнего Востока. - 2005. - №1-2. - С. 165-170.
    6. Фомичев П.А., Фомичева Е.В. Исследование эффективности активных виброзащитных систем / Вестник НГТУ. -2005. -№2(20). -С. 111-123.
    7. Фомичев П.А., Фомичева Е.В. Расчет надежности пневмогидравлической виброизолирующей опоры // Речной транспорт (XXI век). 2006. № 4. С. 47-49.
    8. Фомичев П.А., Фомичева Е.В. Критерий качества параметрической оптимизации виброизолирующих опор / Научные проблемы транспорта Сибири и Дальнего Востока. 2013. № 2. С. 167-169.

PARAMETRIC MODELING OF A NEW TYPE VIBRATION PROTECTION SYSTEMS

Fomicheva E.V., Candidate of Technical Sciences, Docent
Novosibirsk State University of Architecture, Design and Arts
Novosibirsk State University of Economics and Management
Fomichev P.A., Candidate of Technical Sciences, Docent
Novosibirsk State University of Economics and Management
Novosibirsk State Technical University

Abstract. The article describes the capabilities of the T-FLEX CAD 8.0 software product and presents the results of its use in three-dimensional modeling of individual parts and the entire pneumo-hydraulic vibration isolating support used as vibration insulators for new-type ship power plants.
Keywords: vibration protection, forced vibrations, vibration protection systems.
